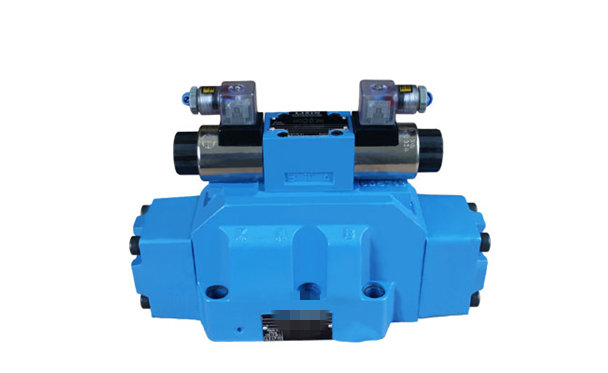

WEH electro هيدروليّ Rexroth صمام مع تحكم اتّجاهيّ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SJ HYD |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | db, DBD, DBW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 جهاز الكمبيوتر |
|---|---|
| تفاصيل التغليف: | علبة أو صندوق خشبيّ |
| وقت التسليم: | شهر واحد |
| شروط الدفع: | T/T أو L/C |
| القدرة على العرض: | أجهزة كمبيوتر شخصية 1000 شهريا |
|
معلومات تفصيلية |
|||
| تسليط الضوء: | ضغط هيدروليّ راحة صمام,صمام الأمان هيدروليّ,هيدروليّ راحة صمام,hydraulic safety valves,hydraulic relief valve |
||
|---|---|---|---|
منتوج وصف
ويه الهيدروليكية الهيدروليكية صمامات ريكسروث مع التحكم الاتجاهي
اتجاهي نوع صمام التخزين المؤقت ويه الكهربائية تعمل هيدروليكيا
صمام التحكم الكهربائي الهيدروليكي WEH32
تستخدم صمامات التخزين البؤري الاتجاهية للتحكم في بداية ووقف واتجاه تدفق السوائل، وبالتالي فإن اتجاه الحركة أو وضع الإمساك (الأسطوانة أو المحرك الهيدروليكي) هو محدد. يمكن تثبيت الصمامات في الدائرة الهيدروليكية في أي موقف جنبا إلى جنب مع سوببلات.
يتم سد الأسطح المتصلة مع O- الحلقات التي يتم تضمينها مع صمام.
وصف العملية

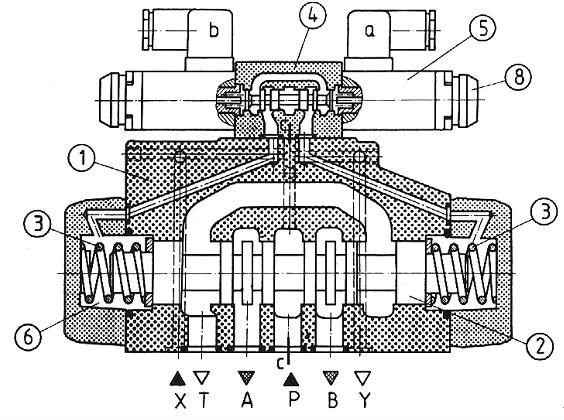

يتم تبديل صمام اتجاهي عن طريق تغيير موقف بكرة التحكم 2 التي تتحرك على طول محورها يفصل أو يربط المنافذ A، B، P أو T في السكن 1.
الضغط على غرفة واحدة الربيع 6 عن طريق صمام الطيار 4 يعمل على سطح التخزين المؤقت الرئيسي، وبالتالي يتم نقل التخزين المؤقت الرئيسي من موقف محايد.
يتم الاحتفاظ بكرة التحكم الرئيسية في وضعية المركز بواسطة الربيع 4 أو هيدروليكيا وهذا هو عن طريق الضغط السائل التي تؤثر (عن طريق صمام الطيار) على حد سواء السطوح التخزين المؤقت.

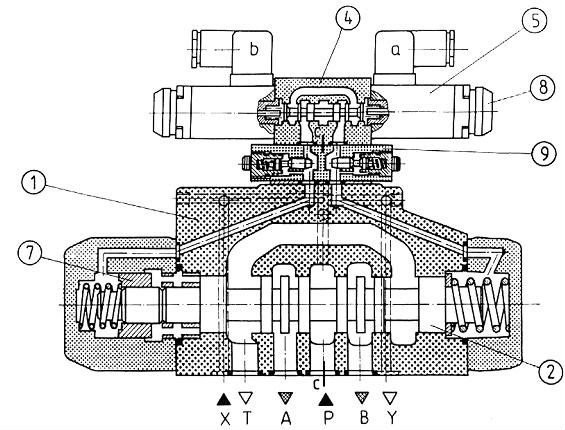

توسيط كم 7 يخدم وظيفة التمركز.
يتم تشغيل صمام تجريبي كهربائيا من قبل لولبية 5، والتي قد تكون مجهزة مع زر الطوارئ 8. زر الطوارئ اختياري يسمح لتشغيل الطيار
صمام دون إنرجيساتيون تخضع للضغط السائل الطيار يجري التخلص منها.
ويمكن توفير صمام الاتجاه مع تعديل خنق الطيار 9.
معلومات تقنية
| السوائل الهيدروليكية | الزيوت المعدنية، استر الفوسفات | |
| الترشيح المطلوب | حتى 16 مم (موصى به 10 مم) | |
| نطاق درجة حرارة السائل | 243 - 343 K | |
| اللزوجة السائل الاسمي | 37 mm2 أت تيمب. من 328 K | |
| مجموعة اللزوجة | 2.8 إلى 380 mm2 / s | |
| درجة حرارة العمل المثلى (السوائل في خزان) | 313 - 328 K | |
| وزن | كحد أقصى 51 كجم | |
أقصى ضغط التشغيل
- في الموانئ A، B، P 35 مبا ل H-4WEH 32، 28 مبا ل 4WEH 32
- في المنفذ T 25 مبا
عودة السائل الطيار Y = الخارجية
عودة السائل الطيار Y = داخلي
(3-موقف صمام الربيع تركز، 2-موقف صمام) 16 مبا
الداخلية عودة السائل الطيار
(3-موقف صمام هيدروليكيا تركز) لا
الحد الأدنى من الضغط الطيار
إمدادات السوائل التجريبية X = الخارجية
إمدادات السوائل التجريبية X = داخلي
ثلاثة اتجاه صمام الاتجاه يست = 0.8 مبا
اتجاهين صمام الاتجاه الربيع تركز يست = 1.0 ميجا باسكال
صمام اتجاهي محورين هيدروليكيا يست = 0.5MPa
إمدادات السوائل التجريبية X = داخلي
لأنواع التخزين المؤقت G، H، F، S، T (عن طريق صمام ما قبل التحميل أو حسب مناسبة
ارتفاع معدل التدفق)
أقصى ضغط الطيار 25Mpa

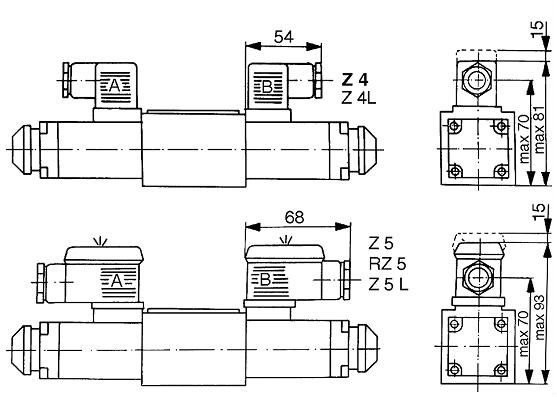

توصيلات كهربائية :
